怎样设计“JS牌”音箱
朱云
2000.1
（独家授权于《PC DIY用电脑》）
受《电脑报》的李新宇先生之托，本是要写一篇“电脑音箱造假大全”。但我既没有亲身造过如此的“假货”，又不属于“圈内人士”，想来想去只能从音箱设计者的角度谈一谈如何设计出更便宜、更“假”的电脑用音箱，大家采购时尽可以参照下文充分发挥“逆向思维“能力。
以下我全部用虚拟的JS（是什么的缩写大家都明白——奸商）的口气来叙述“JS牌”音箱的设计方案。本文纯属虚构的个人创作，若有雷同之处勿对号入座。
外观部分
一套音箱，我们第一眼看到的是外观。不论音箱的整体结构是2声道、2.1声道还是4.1声道或5.1声道，从外面我们主要可以观察到外壳和扬声器单元。
外壳主要分为塑壳和木壳两种。塑壳由于注塑模具初期投入较大，要么用于低价格倾销时的廉价货色，要么是名牌大厂的大批量产品。相对木壳，塑壳最大的缺点是由于较薄而强度较差、吸音较少，所以检查塑壳质量时，除了注意外观是否精致、漂亮外，还要敲上去声音低沉、接上去不软，这一点对于塑壳超低音音箱尤为重要。木壳不需要什么初期投入，只要有木工机床你我都能做。木壳材料正规的是18mm中密度板，10mm中密度板甚至刨花板就差多了；木壳的外皮一般是塑料的PVC贴皮，看贴皮工艺只需注意有没有未贴平的气泡，边和角上有没有准确结合就行了，贴木皮的木壳看起来十分漂亮、高档，但成本很高（当然与表面积成正比）。箱体上还有一点重要之处是不能漏气，可以轻推中低音的锥盆检查是否运动得太轻松，但有倒相管时还得堵上倒相管才行。扬声器外面的网罩一般无关痛痒，但如果网罩无法取下来，那么除了喇叭“见不得人”外我想不出什么别的理由；个人认为塑料框的网罩比木条框的好，比较不影响高音；更影响高音的是网罩织物的材料，肯定越透气越好——当然去掉网罩声音最好，但易积灰又易碰坏。倒相管也是箱体的一部分，没有它小小的箱体很难发得出低音，但也有喇叭、箱体、倒相管全然不配合使低音混浊不堪的可能。我等JS最最崇尚“捞一票就跑”，当然采用贴塑皮的无倒相管的刨花板木壳，外壳要占音箱总成本的1/3左右，这里面的“优点”就不用我多说了吧？
真正决定音箱声音的是扬声器，箱体只影响低音（不发出噪声就算很不错了），扬声器的价格也要占总成本的1/3左右。中低音扬声器首先可以看锥盆（就是外面看到的这个圆盆）的材料，一般廉价的产品都使用纸盆，压花纹和涂了胶的更贵也更好，羊毛纸盆、聚丙烯盆、碳纤维盆、防弹布盆和复合盆等大概普通PC上还用不起，只要看看纸盆是否均匀、有没有压纹和涂胶；其次要看里面的磁体，一般都是普通磁铁的情况下，越大越好；还有音圈，就是连在锥盆后面的小圆筒，相对粗些较好（要注意音圈可不是从前面看到的锥盆中心的半球性防尘罩）。总的说来低音扬声器要听听中音是否好听、低音潜得深不深（不是量多不多）。高音扬声器的花样更多了，球顶形状软膜的最好，金属球顶比较刺耳，纸盆或小型塑料膜的声音差，压电陶瓷（非常便宜）的更是不能听，还常常藏在假球顶后面，最省钱的是假高音，不过摸上去假球顶是硬梆梆的一块塑料。检验高音最好的办法是耳朵凑上去听听是否有声音、好听不好听。分频器是容易被人忽略的部分，但它对声音的影响很大（这就是名牌音箱难以仿造的主要原因），电脑音箱普遍只使用1个电解电容当分频器，但这个电容应该是无极性的才好，那种“薄膜电容+空气芯电感+无感水泥电阻”的正常分频器怕是太贵了。只讲这个电解电容，一般在4.7uF~10uF之间，太小了中、高音脱节，太大了中、高音又重叠，而且高音接收功率较大容易损坏，所以一般都是取较小的值。我们JS牌产品更“简洁”，只要用最廉价的中低音（垃圾？）加上假高音，连分频电容都省了，很少有人注意到只有中、低音的5~7kHz频率上限和加了高音的16~20kHz频率上限之间有什么不同。
电路部分
有源音箱内部的电路本来是很重要的，但是由于扬声器采用的是入门级都达不到的产品，声卡送出来的信号再好也不过如此，所以电路部分往往成了次要的，本着“能响就行”的原则，也占了总成本的1/3左右。
如果卸下音箱的后面板，你就能看到电源变压器和线路板。从外观上看，线路板做得干净漂亮、元件排列整齐，说明生产条件正规、设计认真；反面的焊点也应当光亮、一致，手工焊的是半球型，自动焊的为圆锥形，以自动焊的比较牢靠；还可以注意的是，如果反面的铜箔走线有很多绕来绕去的线，或正面有不少金属丝跳线，就说明这块板子是由电脑软件“傻瓜式”设计的，又或者设计者太懒，声音总是好不到哪里去。你还可以不送信号将音量开大听听，“嗞嗞”声是高频自激或干扰，“嗡嗡”声是低频干扰，这也体现了设计水平。线路板材以玻璃纤维的较好，但一般都是普通纤维树脂板，只要不是看着象纸板就行；双面板比单面板贵，但容易设计得更好。
USB音箱一般都含有USB接口和简单的声音处理功能，这块IC如果是欧美大厂的产品，较贵也较好，台湾产的则便宜；而且同一个厂的还有多种不同配置的IC，一般功能越多的越好，只要在Windows的USB设备设置中试试有多少调节功能确实有效果就行了。
前级与音频处理部分是普通有源音箱的输入第一级，原则很简单：功能越少越便宜。高低音调只用一个旋钮使电路简单很多，最简单的衰减式电路甚至连运放都可以不用。前级放大一般由运放（运算放大器IC）搭成，IC型号不要迷信5532这样有名的IC，因为在这类要求不高的场合只有4558那样差的型号才会让人听出破绽，普通的082/084系列说不定比5532表现还好，而便宜的5532往往是拆机品、旧货。但我们JS牌音箱更进一步，信不信？我可以不用IC做前级，光用功放放大，让你们谁也听不出问题！由于越来越多声卡有了3D音效功能，有源音源的声音处理功能就变得不那么重要了：其中真正有3D环绕效果的专利是QSound公司的QSurround和SRS公司的TruSurround，Yamaha的Y-mersion差些；QSound、SRS
3D Sound和Spatializer等则是立体声像加强专利。我们的JS品牌当然更进一步，就用一块旧货的双运放082对信号进行一定比例的加减，也可以制造出立体声像效果（当然还要加上效果调解旋钮），再印上一串3D、Surround或者同人家的专利一字之差的标签——谁说我的音箱是假货我跟谁急！
功率放大部分，首先要看的是功率，是安全工作的有效功率或RMS功率，可不是峰值功率数百瓦或者夸大20倍的PMPO功率（如果有上百瓦的功放闷在小箱子里，不着火才怪）；其次安全性能很重要；最后才是音质好坏，因为音质好的IC功放太少、又用不起，分立元器件的电路就更贵了。我们来看一些IC的型号：最普通的TDA
2030/2040系列，功率较小，还缺少很多保护功能，动不动就烧，NS（国民半导体）的LM1875也是单声道的，但功率大些，而且内部保护电路很有效，不易损坏，NS更大功率的系列LM
2876/3875/3876/3886则比较贵了；双声道的有廉价的TDA 200x系列，也是功率很小、一碰就烧，Philips的TDA
151x/152x系列功率中等，有音质好的好名声，但实际使用并不比NS的产品出色，还相对容易损坏，NS的LM
1876功率较大、保护全面（但排PCB线路有点难度），NS的4765/4766功率大但贵不少；ST(SGS-Thomson，法意半导体)的产品要分开讲，因为它的低功率产品的性能平平，大功率则要在TDA
72xx系列在能看出其大功率、较高音质的好处，但昂贵的价格、遥远的路途使ST的功率IC较为少见；日本厂家生产的功率IC一般在5W以内（BTL版本可以加倍）功率小、保护水平也一般。要看功率IC的厂家和型号，打开来看看就行了（有时会有夹板挡住）。要测试保护功能，重点得看短路保护，只要在有信号时短路功放的“+”、“-”输出线几秒，关机后重新开机还能唱歌的就是“好汉”，但这一定要商家同意时才可尝试，在家里就免了吧，可别弄坏了音箱又没有人保修（短路试验的后果作者恕不负责）。有源音箱一般用面板做散热器，显然铝板比铁板（用磁铁一试便知）更好，若还有一块小型叶片式铝散热器就更好了，也说明功放功率不小。我们JS公司的产品更是别具一格，选用廉价的旧货TDA
2030再印上LM 1875字样，不过可千万别进行短路测试啊！
静噪电路就是用来在开关音箱电源时消除“噗”的声音的。首先，不设静噪功能的产品要么使用了低成本的功放IC，不具备这一功能，要么懒得奇怪或忘了做上，总之这种音箱如果较贵一定是懒人或外行的“杰作”。其次，使用继电器做静噪也很可笑，为什么不用买继电器的钱换有保护功能的功放IC？我们JS牌音箱的主要优点就是便宜，自然不设静噪功能，如果有人对你的JS音箱的“巨大”开关噪声有意见，你大可以对他理直气壮地讲：“静噪？那是日本货才有的功能，你没看见高档欧美音响许多都没有静噪？这是欧美风格，实而不华！”不过万一扬声器“噗”出个三长两短，可得怪你自己按开关时没有“欧美风格”，我们JS公司对人为损坏可是负责的啊！
电源是功放中一个最重要的部分，尽管人们往往并不注意它。电源变压器的功率要充足，不然出来的声音一定“有气无力”，甚至“上气不接下气”。一般音响中的电源变压器功率可分为三种：一是远大于功放的总输出功率，声音好但价钱贵（这就是为什么优质的几十瓦的功放推动力要大于劣质的数百瓦的功放）；二是基本等于或略大于功放总输出功率，中规中矩；三是小于功放总输出功率，小声音时还过得去但声音一大就乱了阵脚。你问JS音箱用什么样的？那可是商业机密，只要用总输出功率一半左右的变压器，再印上两倍于总输出功率的数据，你要是不注意大小和重量可就混过去了（说不定还有人以为捡了便宜呢）！至于整流二极管和稳压集成块，怕是很少有人注意，JS音箱一律采用品种正确但电流不足的型号。滤波用的大电解电容也挺花钱的，如法炮制：采用容量较小的，套上数字较大的外包装就成了。在电源这种重要却不被注意的场合“釜底抽薪”，这可比在外观上省钱容易多了，这才是JS本色嘛。
附件部分
光有音箱还不能够卖给顾客，我们JS的产品不但需要包装，而且特别精通和倚重包装。
首先，一些电路附件是必不可少的，信号线、扬声器线等等，选用的原则很简单——无非是JS大法：外观要好，成本要低，正负极导线仅剩各一条铜丝是我们努力的方向。
其次，音箱的外观要打理好，金字的JS招牌最要紧了，面板不论是铝合金阳极氧化加拉丝，还是漂亮的烫膜、喷塑都行，旋钮要铝合金或有特色的塑料钮，加上些LED光亮则更妙了。总之我们JS的产品在外观上从来都是不惜血本的。
外包装和泡沫塑料包角都要漂漂亮亮，要让用户在杂乱（Sorry！）的商店里一眼就认出JS的产品，广告词是响亮的：“音箱，我们只用JS！”说明书与保证卡都是不可少的，尽量简单就是了，免得他们看出本公司的产品有不少虚假或未完成的功能。至于说明书和保证卡上的版权和保修声明，这么写准没错：“请注意！您一旦拆开本包装，将失去本产品的包换、包修、包退等一切权力，JS公司对本产造成的直接、间接后果概不负责。”这样我们终于将我们的“上帝”们剥夺得一干二净，让他们毫无后悔的余地了。
最后，最重要的一点要为我们伟大的划时代的JS牌产品取个如雷贯耳、前无古人的好名字——JS牌
JJJS系列2/2.1/4.1/5.1/xx.1声道Hi-End高保真xxx数码家庭影院环绕声xxx3D卫星式多媒体梦幻超级扬声器……系统！怎么样，比慈禧太后的谥号也不惶多让吧？就冲我等JS挖空心思想出的这等好名字，还不快——买？！买买买！！！

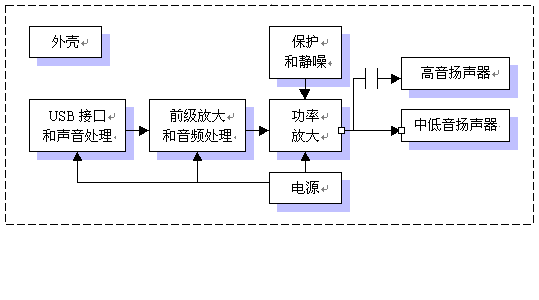

多媒体有源音箱的基本体系结构
|
